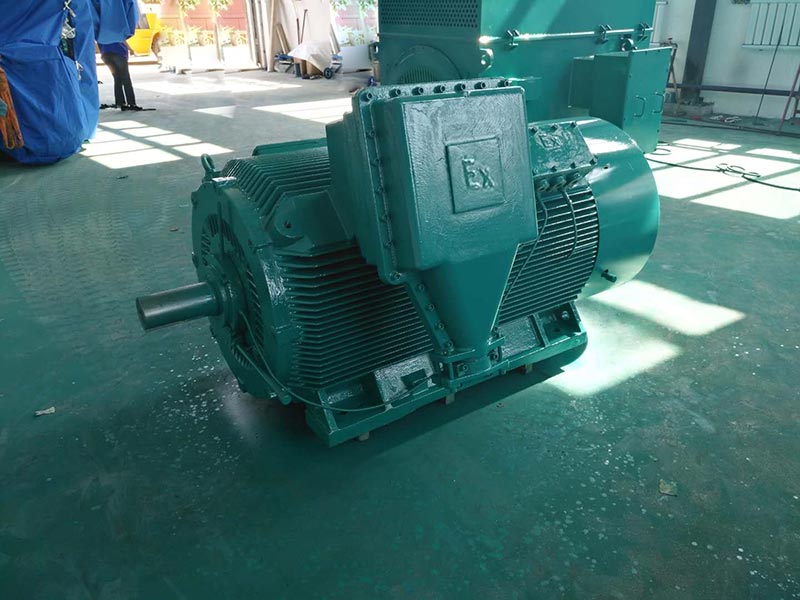

YB2系列高壓隔爆型三相鼻步電動機是采用國際上最先進的壓力自平衡結構和雙循環冷卻通風系統

原理及近年來國際上防爆技術新成果而設計制造的新- -代高效、節能、環保電動機。它具有體積小，重

量輕、結構緊湊、外形美觀，線條流暢等優點。

1.冷卻風路、機座和端蓋

       YB2系列電動機有兩個獨立冷卻風路(見圖2) :即內冷卻風路和外冷卻風路，大部分因損耗產生

的熱量從定子鐵心傳給機座，再被外部冷卻空氣帶走，其余部分損耗熱由內冷卻回路傳遞給機座，再被

外部冷卻空氣帶走。

       機座采用正交分布的全散熱片鑄鐵機座，散熱片之間采用不等距分布和非同心圓的組合方式，在

4S度方向設有四個軸向通風道。由于機座縮腰，外部冷卻空氣沿著散熱片從非傳動端更有效地吹到傳動

端，達到最佳冷卻效果。接線盒安裝在電機側上方通風道處，不影響散熱及冷卻空氣的流動。定子繞組

端部周圍的機座內表面設有吸熱筋。機座足夠大的散熱面積的筋型結構，保證了強大的散熱能力。

       通風道上對角安裝兩個可以任意調整角度的吊環，便于電機吊裝。

端蓋的驅動端和非驅動端結構相同，設有內、外散熱筋。以增加端蓋剛度和散熱能力。高強度的鑄

鐵機座和編蓋，保證了電機具有高的穩定性。

2.低噪聲風扇

在滿足冷卻效果的前提下，風扇及風扇翠采用流線型設計結構，提高了風扇效率、降低了風扇噪

聲。

外風扇: 2極電機采用螺旋槳式軸流風扇(單向旋轉) ; H355~ H400中心高4極及以上電機采用盆

式離心風扇，可雙向旋轉。H450及以上中心高4板電機均為后傾式離心風扇，只適于- -種前轉方向， 其

余極數電機均采用盆式離心風扇，可雙向旋轉。

內風扇:徑向離心式風扇(可雙向旋轉)。

3.定子

本系列電動機定子采用外裝壓結構，定子繞組采用F級絕緣材料，防電暈處理( 10kV) .端部有可

掌的固定及綁扎，并采用真空壓力浸漬無溶劑漆工藝(VPI)處理，因此電動機的絕緣性能優良，機械

強度高，壽命長，有很強的防潮能力，耐腐蝕性和防電暈?zāi)芰Α?/span>

4.轉子

本系列電動機轉子導條與短路環鑄成--個整體。這項技術保正了結構的堅固性和鑄鋁轉子不可比擬

的可靠性。采用離心鑄儡工藝將液態純鋁澆注到轉子疊片鐵芯槽中，一次性澆鑄成型，短路環與導條同

時澆鑄完成。

5.接線盒

電動機主電源接線盒采用高強度鑄鐵材料制成隔爆型，接線盒防護等級均為P55。其特點是機械強

度高、接線方便。

標準設計的電機，設有兩個按線盒，即主電源按線盒和輔助接線盒。根據用戶的要求，主電源接線

盒可安裝在機座通風槽上的四個不同位置上，滿足現場不同進線的需要。在用戶沒有特殊要求時，主電

源接線盒位于驅動端右上方( 面對電機軸伸端看)，底部進線。輔助接線盒位于非驅動端右上方(面對

電機軸伸端看)，底部進線。
